半導體顯影設備工藝的歷史
半導體顯影設備工藝是半導體制造中至關重要的一環，其作用是將光刻膠（Photoresist）涂覆在晶圓表面，利用光刻技術形成微米級別的光阻模板，再利用化學顯影的方式將光刻膠除去，形成所需的半導體結構。這一過程是半導體制造中最為基礎的步驟之一，其發展歷程也體現出半導體制造技術的快速發展。

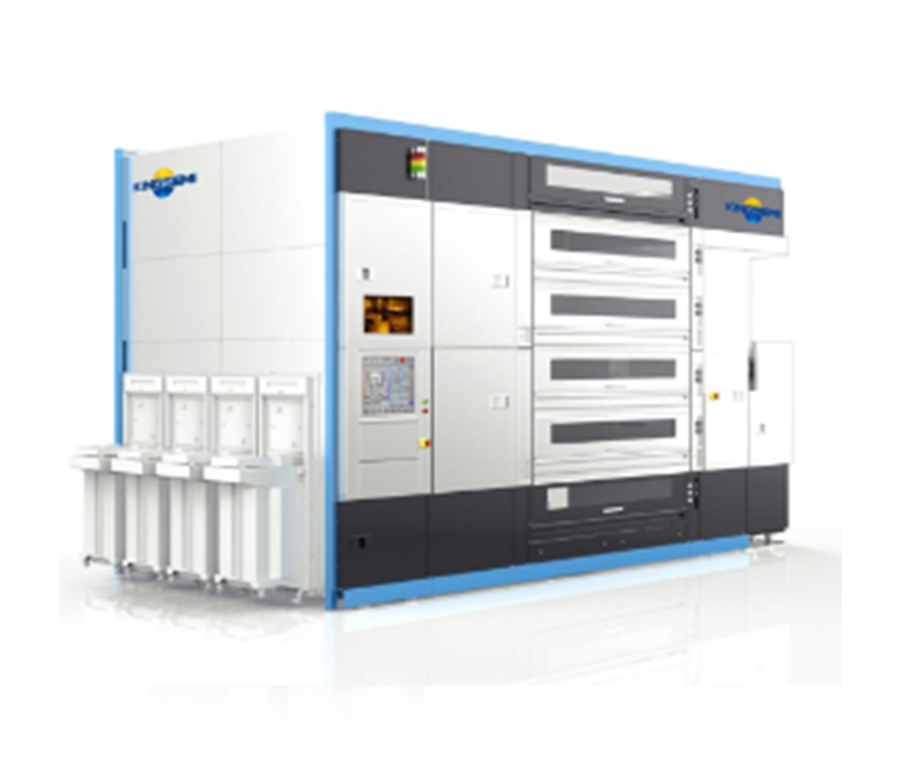

圖片來源：芯源微電子
20世紀50年代初期，當時的半導體制造工藝還處于非常初級的階段，常常需要手工繪制電路圖形，非常耗時耗力。1952年，貝爾實驗室的研究員發明了利用光刻技術制造電路圖形的方法。隨后，1958年美國IT&T公司的研究員發明了第一個半導體晶體管。這兩個發明奠定了半導體工業的基礎，也為半導體顯影設備工藝的發展奠定了基礎。
20世紀60年代，半導體制造技術迅速發展，半導體顯影設備工藝也開始逐漸成熟。當時的半導體顯影設備工藝主要采用接觸式光刻技術，即將光刻膠直接涂敷在晶圓表面，然后用銀色掩模蓋住光刻膠上的某些部分，再用紫外線照射，使被銀色掩模遮蓋住的部分的光刻膠發生化學反應，形成所需的半導體結構。接觸式光刻技術雖然已經過時，但其思想仍然影響著半導體顯影設備工藝的發展。
70年代至80年代，隨著集成電路技術的快速發展，半導體顯影設備工藝也迎來了一個高峰期。這一時期，光刻機械結構開始逐漸升級，從機械機械式移動方式升級為電子計算機控制移動方式，大大提高了顯影的精度。同時，化學顯影技術也得到了很大的發展，顯影劑的配方和處理技術逐漸成熟，顯影效率和精度也得到了極大的提高。
90年代至今，隨著集成電路制造工藝的不斷更新和升級，半導體顯影設備工藝也在不斷發展和創新。現代半導體顯影設備工藝主要采用投影式光刻技術，即通過投影光學系統將光刻膠上的芯片圖形投影到晶圓表面，然后進行化學顯影，形成所需的半導體結構。
在現代半導體制造中，半導體顯影設備工藝的重要性愈發凸顯。半導體顯影設備工藝對于集成電路制造工藝的精度和效率有著至關重要的作用，其精度和效率直接決定了制造的芯片質量和生產成本。因此，半導體顯影設備工藝的不斷創新和發展已經成為半導體制造中必不可少的一環。
半導體顯影設備工藝與半導體顯影設備零件制造
半導體顯影設備工藝的發展離不開半導體顯影設備零件制造的不斷創新和發展。半導體顯影設備主要由曝光系統、對準系統、顯影系統和傳輸系統等幾個部分組成。這些部件的設計和制造對于半導體顯影設備的性能和效率至關重要。
曝光系統是半導體顯影設備中最為核心的部分，它的主要作用是將光刻膠上的芯片圖形投影到晶圓表面。曝光系統的核心部件是光學系統，其精度和性能直接影響了顯影的精度和效率。現代半導體顯影設備工藝采用的投影式光刻技術需要曝光系統具備極高的分辨率和對準精度，因此，光學系統的設計和制造變得尤為重要。
對準系統是半導體顯影設備中的另一個核心部分，它的主要作用是確保晶圓表面與光刻膠上的芯片圖形的精確對準。對準系統的設計和制造需要考慮多個因素，如對準精度、穩定性、速度等，這些因素的優化和改進可以大大提高半導體顯影設備的效率和性能。
顯影系統是半導體顯影設備中實現光刻膠化學反應的部分，其主要作用是將光刻膠顯影為實現芯片圖形的制備。現代顯影系統通常采用噴霧顯影技術或旋轉刷洗顯影技術，這些技術都需要顯影系統具備高精度、高穩定性和高效率等特點，以保證制造出高質量的半導體芯片。
傳輸系統是半導體顯影設備中負責將晶圓從一個部分傳輸?shù)搅硪粋€(gè)部分的部分，其主要作用是保證晶圓的穩定傳輸和位置準確。傳輸系統的設計和制造也需要考慮多個因素，如傳輸速度、傳輸穩定性、對晶圓表面的影響等，這些因素對于半導體顯影設備的效率和性能有著重要的影響。

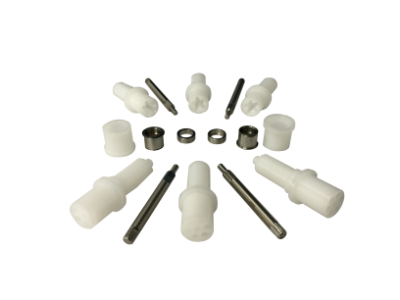

半導體顯影設備零件的制造和設計需要考慮多個因素，如材料選擇、加工工藝、精度要求等，這些因素都需要在保證性能和效率的前提下進行優化和改進。隨著制造工藝的不斷升級和更新，半導體顯影設備的零件制造也在不斷發展和創新，以適應新的制造工藝和需求。
結語
半導體顯影設備工藝作為半導體制造中的重要一環，對于集成電路的制造質量和生產效率有著至關重要的作用。從早期的手工制備到現代的自動化顯影設備，半導體顯影設備工藝已經經歷了多年的發展和創新。隨著集成電路制造工藝的不斷升級和更新，半導體顯影設備工藝也在不斷發展和創新，以滿足新的制造需求和挑戰。
在未來，隨著半導體制造工藝的不斷進步和發展，半導體顯影設備工藝也將繼續創新和發展。我們可以期待，未來的半導體顯影設備將具備更高的精度、更高的效率和更多的自動化功能，以滿足未來半導體制造的需求和挑戰。
